振动筛

振动筛

河南红星振动筛设备有限公司主要从事振动筛设备研究的振动筛生产线设备设备厂家。

 圆振动筛做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。(注:我公司可根据不同用户的实际情况,可定制各种规格、各种振动方式的振动筛


振动筛结构:主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心重,可获得不同振幅。

圆振筛的主要优点:1、由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。2、构造简单、拆换筛面方便。3、筛分每吨物料所消耗的电能少。

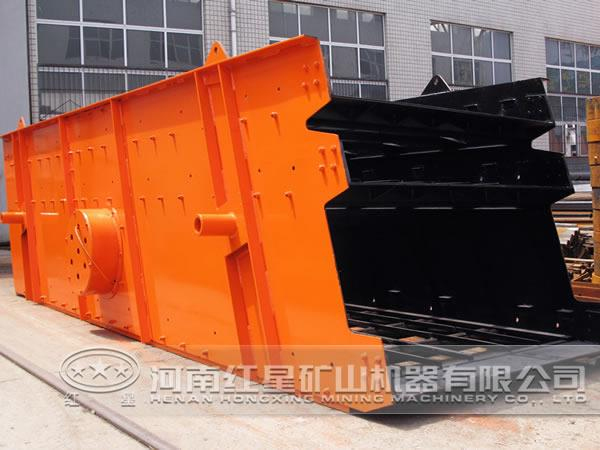

四层圆振动筛

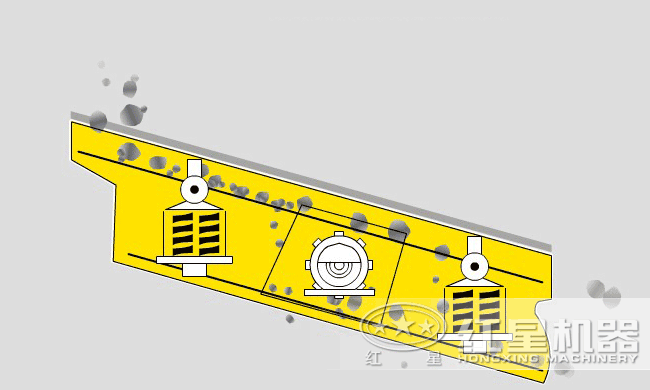

圆震动筛工作过程演示

圆振筛技术参数

型号 筛网
层数
筛网
面积
(m2)
筛孔
尺寸
(mm)
最大
进料
尺寸
(mm)
处理
能力
(m3/h)
振动
功率
(r/min)
双振

(mm)
电机
功率
(kw)
筛面
倾角
(度)
筛面
规格
(mm)
总重量
(kg)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 5.5 20 1200×2500 3500 3040×1840×800
3YK1225 3 9 4-50 400 10-70 800-970 8 5.5 20 1200×2500 3850 3040×1840×1200
2YK1230 2 7.2 4-50 400 12-78 800-970 8 7.5 20 1200×3000 4200 3390×1900×800
3YK1230 3 10.8 4-50 400 13-80 800-970 8 7.5 20 1200×3000 4600 3537×1900×1200
2YK1237 2 8.88 4-50 400 15-86 800-970 8 7.5 20 1200×3700 4600 4090×1900×800
3YK1237 3 13.22 4-50 400 16-90 800-970 8 7.5 20 1200×3700 5200 4400×1950×1200
2YK1535 2 10.5 5-50 400 20-125 800-970 8 11 20 1500×3500 5890 4552×2250×900
3YK1535 3 15.75 5-50 400 21-125 800-970 8 11 20 1500×3500 6700 4552×2250×1600
2YK1545 2 13.5 5-50 400 22-150 800-970 8 15 20 1500×4500 6330 5400×2250×1600
3YK1545 3 20.25 5-50 400 22-150 800-970 8 15 20 1500×4500 6800 5400×2250×1700
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 15 20 1500×4800 6980 5300×2200×860
3YK1548 3 21.6 5-50 400 22.5-162 800-970 8 15 20 1500×4800 7600 5752×2200×1600
2YK1848 2 17.28 5-80 400 25-206 750 11 15 20 1800×4800 9080 6140×2470×1380
3YK1848 3 25.92 5-80 400 32-276 800-970 8 18.5 20 1800×4800 9600 6140×2710×1780
2YK1854 2 19.44 5-80 400 32-312 800-970 8 18.5 20 1800×5400 10150 6500×2600×1300
3YK1854 3 29.16 5-80 400 32-312 800-970 8 22 20 1800×5400 10840 6960×2600×1630
2YK2160 2 25.2 5-100 400 50-475 970 8 30 20 2100×6000 11780 7300×2950×2000
3YK2160 3 37.8 5-100 400 50-475 970 8 30 20 2100×6000 12800 7300×2950×2000
2YK2460 2 28.8 5-100 400 65-550 970 8 37 20 2400×6000 15600 7450×3230×1500
3YK2460 3 43.2 5-100 400 70-620 970 8 37 20 2400×6000 17600 7450×3230×1910

注:产品性能在不断改进中,参数如有更改,恕不另行通知
